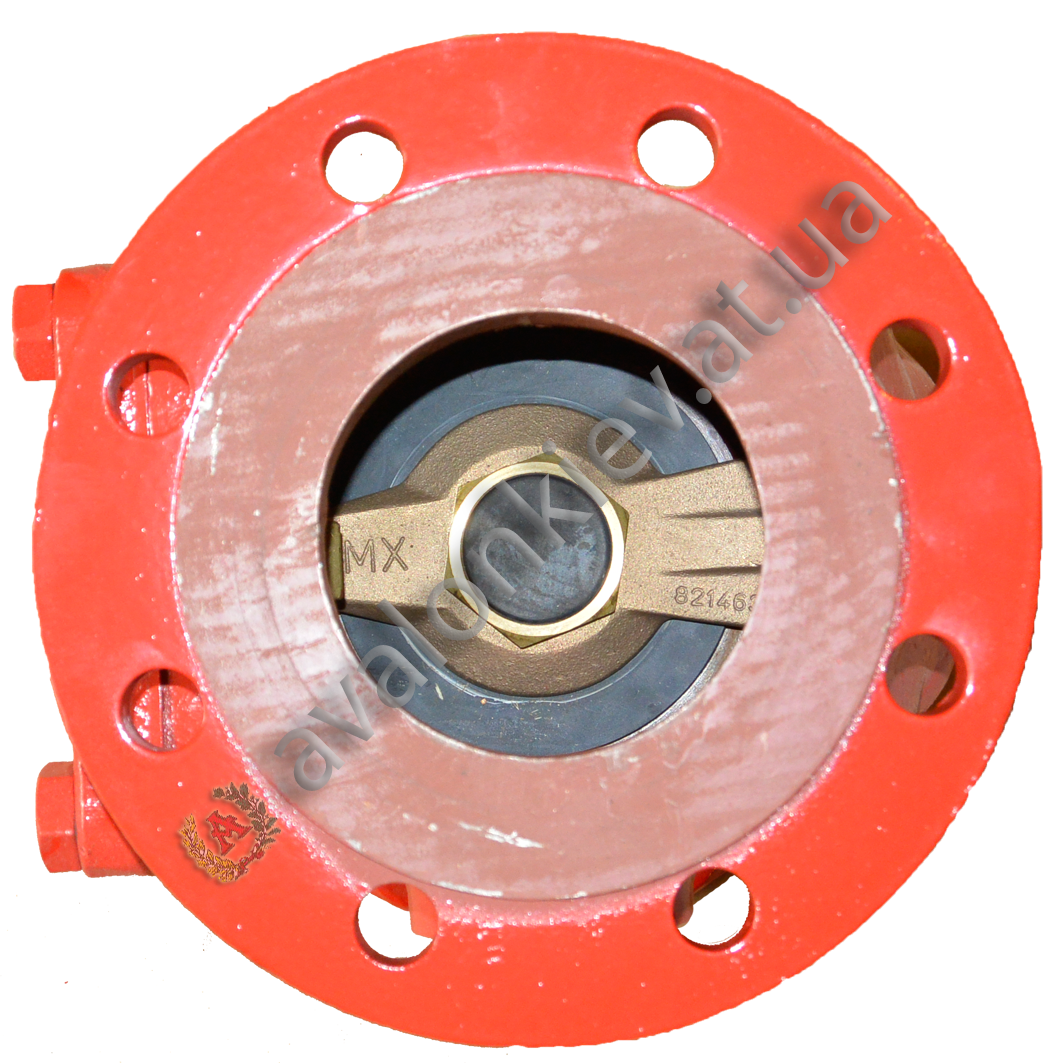

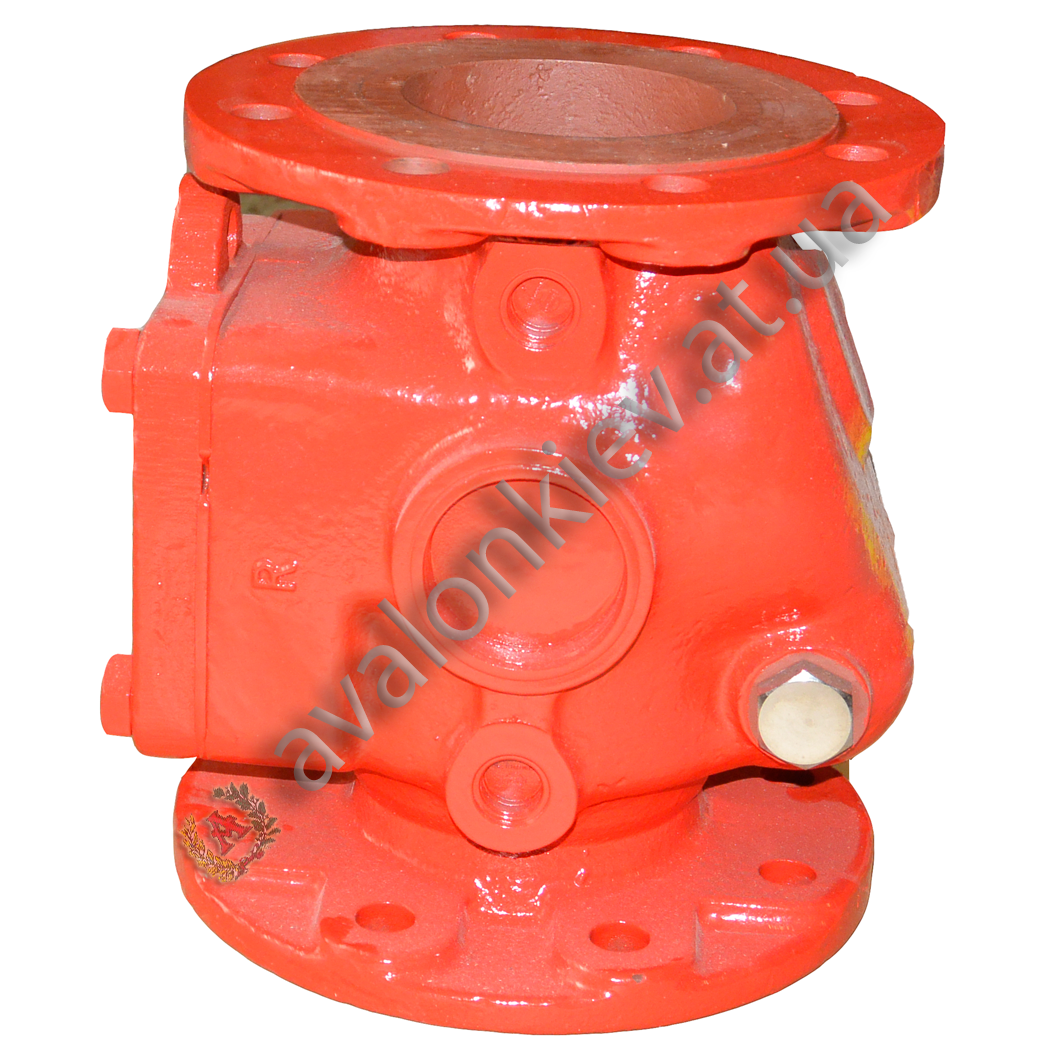

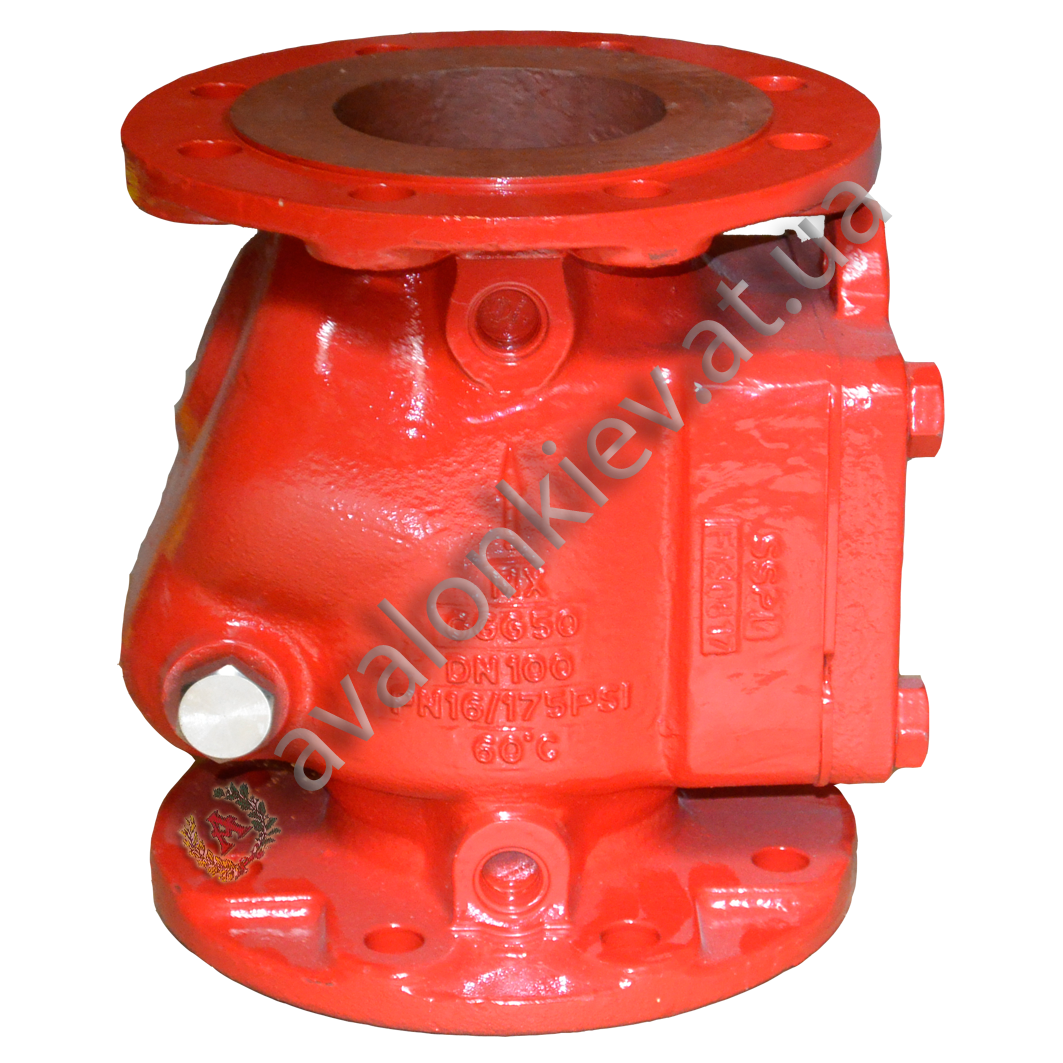

Клапан сухотрубных систем Minimax TAV-TMX/FL

       Воздушный узел управления TAV ТМХ - это арматурный блок, состоящий из сигнального клапана (ТАV), запорной задвижки и различной малой арматуры. Он имеет следующее назначение: контролирует давление в системе водоснабжения и в спринклерном трубопроводе, отделяет систему водоснабжения от замерзающего трубопровода, выпускает воду в случае пожара (при открытии одного или нескольких спринклеров), подает в случае пожара гидравлический и электрический сигнал тревоги (сирена, сигнальный манометрический выключатель).

Воздушные узлы управления можно устанавливать только в не замерзающих помещениях. Благодаря отделению замерзающих участков трубопровода от водоснабжения предотвращается промерзание спринклерного трубопровода в зимний период. При срабатывании одного или нескольких спринклеров падает давление в спринклерном трубопроводе.

Если давление снижается до уровня менее 1/5 давления в сети водоснабжения, то открывается головка клапана и вода поступает в спринклерный трубопровод. Одновременно поступает вода в трубу звукового оповещателя и срабатывает мембранный выключатель и звуковой оповещатель. Мембранный выключатель подает сигнал на постоянный дежурный пост, например, пожарной охраны.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА NAV NMX :

номинальный диаметр:

DN80-DN150;

тип соединения:

фланец/фланец PN10/16;

рабочая среда:

вода, сжатый воздух;

давление подводимой воды:

не менее 3,0 бар;

рабочая температура:

не более 60C;

монтажное положение:

вертикально;

ОПИСАНИЕ

СЕРТИФИКАТ

Наличие международных сертификатов: VdS, CE, МЧС Украины.
