При срабатывании
спринклеров или тестового клапана давление в системе падает, головка
водозаполненного клапана NAV NMX отсоединяется от седла клапана, открывая
отверстие в трубе, ведущей к гонгу. В тоже время срабатывает переключатель
давления, передавая электрический сигнал на определенный пункт (вахтер,
пожарная бригада и т.д.).
При более сильных отклонениях в подаче воды,
например гидравлический удар, нельзя полностью полагаться на отводную трубу.
Для предотвращения ложного сигнала тревоги в таких случаях срабатывание
переключателя давления может быть отложено с помощью установки
компенсационной камеры. Компенсационная камера главным образом состоит из
бака (объем приблизительно 5 литров) с дроссельной заслонкой в 2,5 мм со
стороны впуска жидкости. В зависимости от давления в системе подачи воды она
отсрочит срабатывание переключателя давления на время от 10 до 30 секунд.

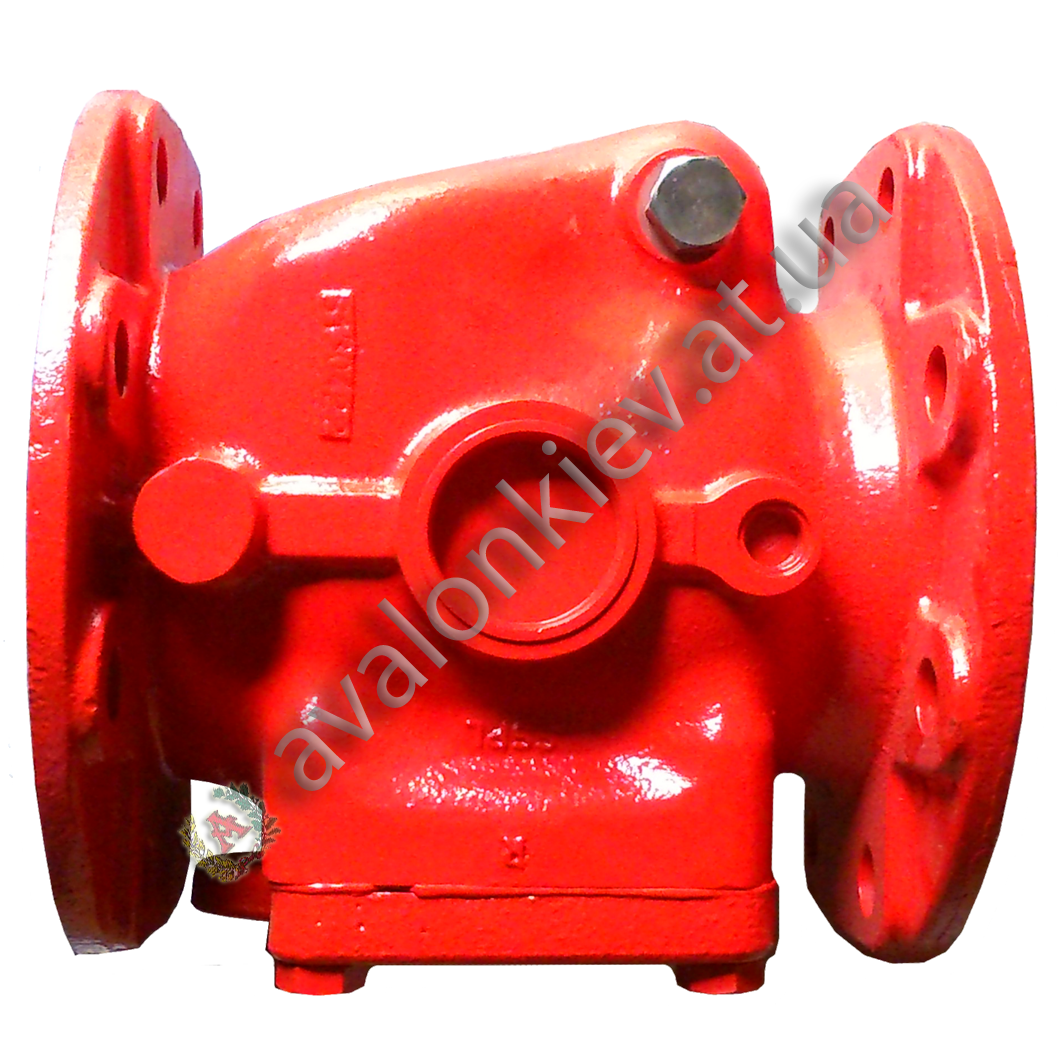

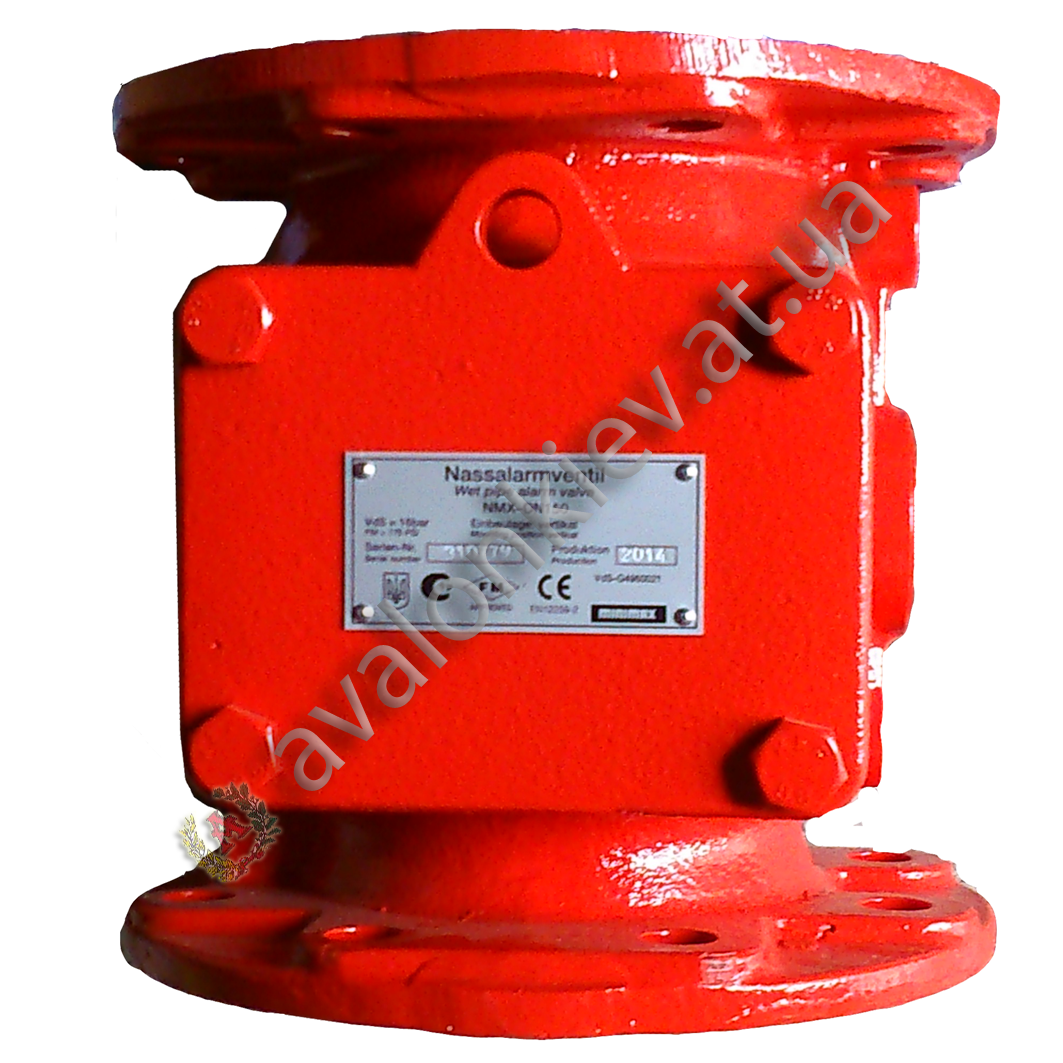

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА NAV NMX :
|
номинальный диаметр:
|
DN80-DN200;
|
|
тип соединения:
|
фланец/фланец PN10/16;
|
|
рабочая среда:
|
вода;
|
|
рабочая температура:
|
не более 60C;
|
|
монтажное положение:
|
вертикально;
|
Наличие
международных сертификатов: VdS, CE, FM, GL, VNIIPO, МЧС Украины.
|
